機床結構特點及性能：

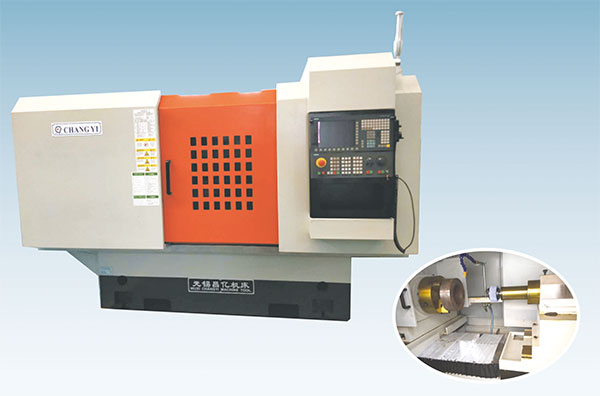

● 本機床為二軸（X軸、Z軸）數控內圓磨床，主要用于磨削工件的內圓孔、臺階孔、內端面、外端面。磨削循環均自動完成（具有自動進刀、退刀、粗磨、精磨；自動修正砂輪、自動補償?shù)裙δ埽?br />
● 機床采用工件箱前后進給，工作臺（砂輪架）左右運動的結構方式，工件箱進給及砂輪架運動導軌均為直線滾動導軌，移動均由伺服電機驅動滾珠絲杠運動。
● 工件主軸及砂輪電主軸旋轉速度均由變頻器控制，實現無級調速。
● 工件夾具為液壓動力卡盤，同時可以根據用戶工件的特殊性配置其它相匹配的夾具。
● 機床為全封閉罩殼，前置回轉式操作箱、后置背包式電器柜。
主要技術參數：
| 機床型號 |
MK2130 |
| 磨削孔徑 |
ф30-300 |
| 磨削深度 |
300 |
| 工件旋徑 |
罩內 |
ф400 |
| 罩外 |
ф600 |
| 床頭回轉角度（°） |
30° |
| 工件轉速（r/min） |
30-600無級變速 |
| 砂輪轉速（r/min） |
0-24000（無級變速） |
| X軸伺服電機功率 |
2 |
| X軸分辨率 |
0.001 |
| X軸行程 |
250 |
| Z軸伺服電機功率 |
3 |
| Z軸分辨率 |
0.001 |
| Z軸行程 |
700 |
| 工件電機功率 |
3 |
| 砂輪電機功率 |
12~22 |
| 機床總功率 |
30.8 |
| 機床外形尺寸 |
3200×2120×2000 |
| 機床重量 |
4800 |
| 工作精度（按標準試件） |
內孔圓度（μm） |
2 |
| 內孔圓柱度（μm） |
3 |
| 內孔表面粗糙度（μm） |
Ra0.4 |
由于技術在不斷進步，本內容僅供參考，如有變動恕不另行通知，以雙方簽訂的技術文件為準。
